Jak se stavěla hvězdárna

Úvod Hvězdárna Jak se stavěla hvězdárna

Vítejte!Tady neváhejte a mrkněte na 470 unikátních a vyčerpávajících fotografií ze stavby!

  • Koncepce observatoře
Koncepce observatoře jednoznačně vycházela z mých"plánů" z 80-tých let,tzn.kopuli.Varianta z odsuvnou střechou nepřicházela v úvahu,hlavně kvůli tomu, že když hvězdárnu,tak s kopulí.) I když obě dvě řešení mají své pro a proti.V kopuli je především pozororovatel schován před větrem a má tam "takové lepší kulaté zázemí" ze kterého něco vyzařuje...:-)

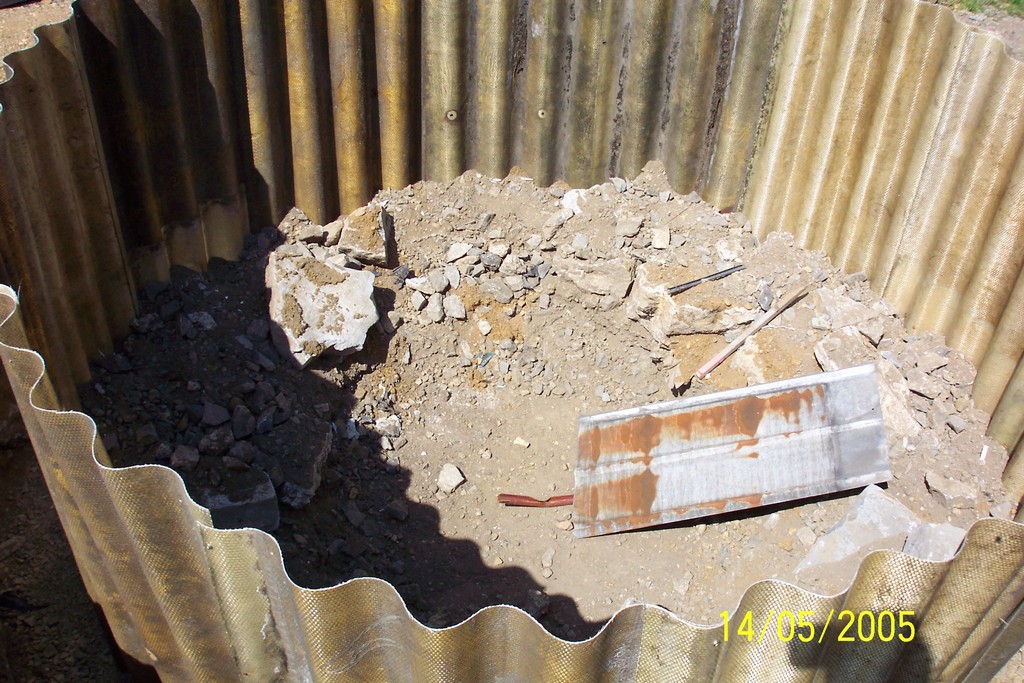

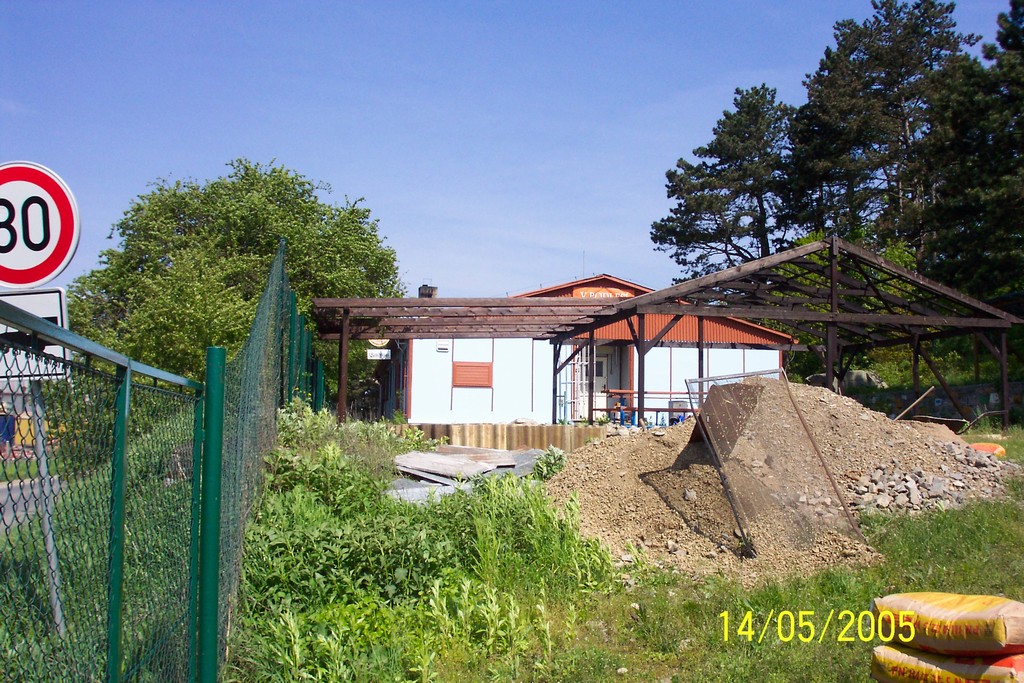

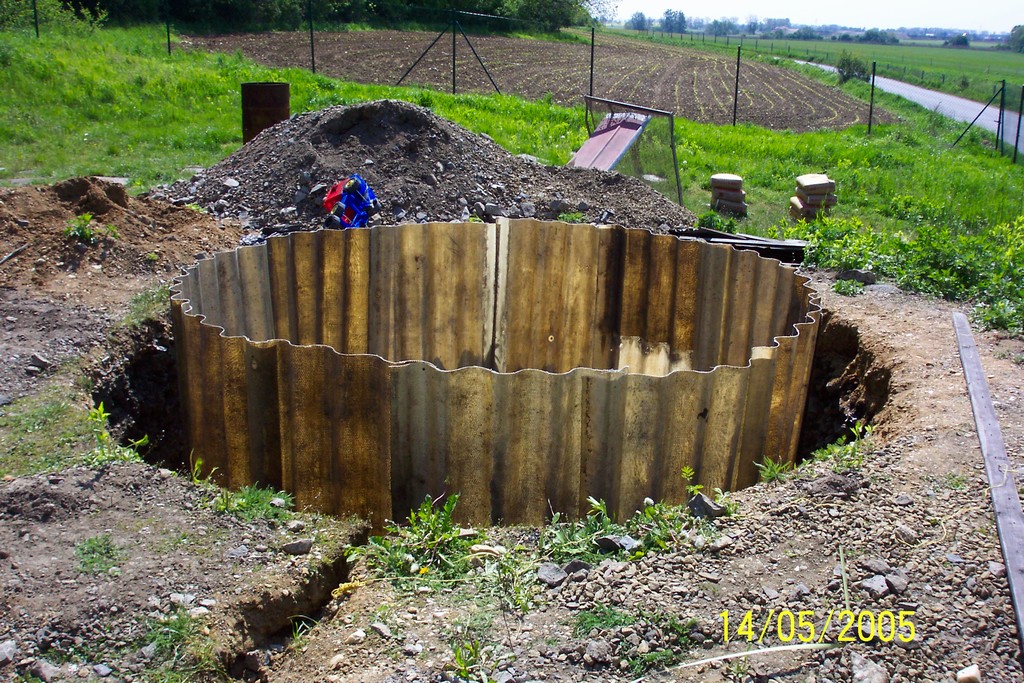

Někdy na jaře 2005 vybírám vhodné místo pro observatoř a s tím,že jsem nevěděl co mě čeká, se chytám krompáče a lopaty a dílo se začíná rýsovat,ale velmi pomalu.Kolem jedoucí si kladou otázku-co to tam ten kope?Tvrdé kopání základů trvá přesně týden a na fotografiích můžete posoudit-Ø cca 3,5 m

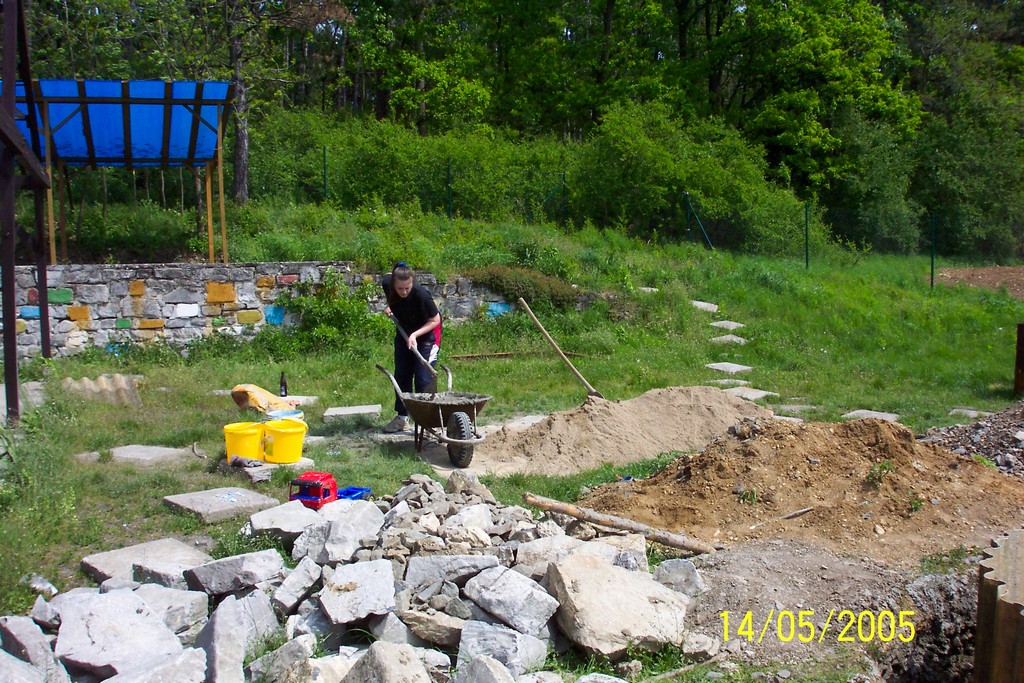

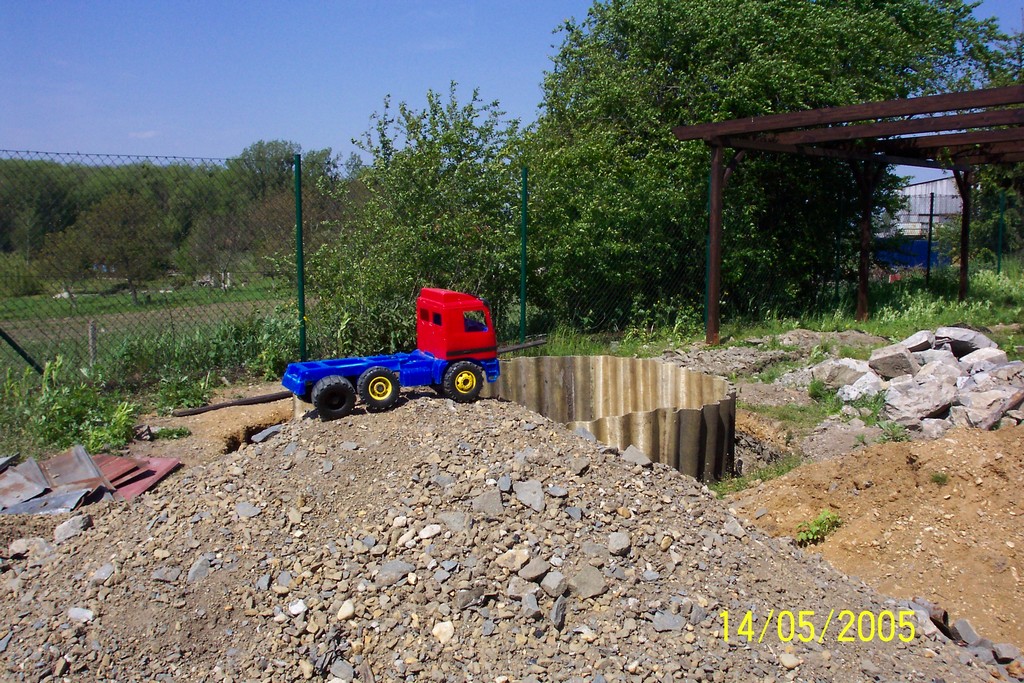

Potom nastupuje míchací centrum:)-ručně! v kolečkách jsme umíchali ten pravý beton a s využitím různých krytin,které byly po ruce jsme vytvořili opravdu skvělý "šalung".Uprostřed jsme vytvořili další,tentokráte pro pilíř.Pilíř tvoří silnostěnná trubka o průměru 230 mm.Potom pokládáme kari sítě,izolaci a můžeme konstatovat,že základová deska je kompletní:)

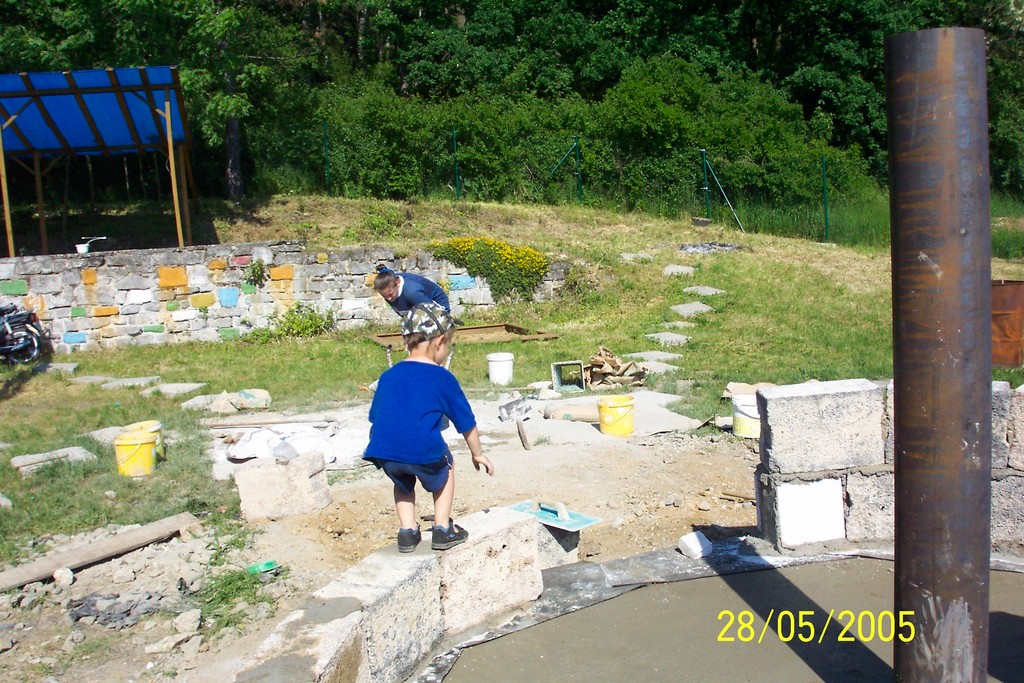

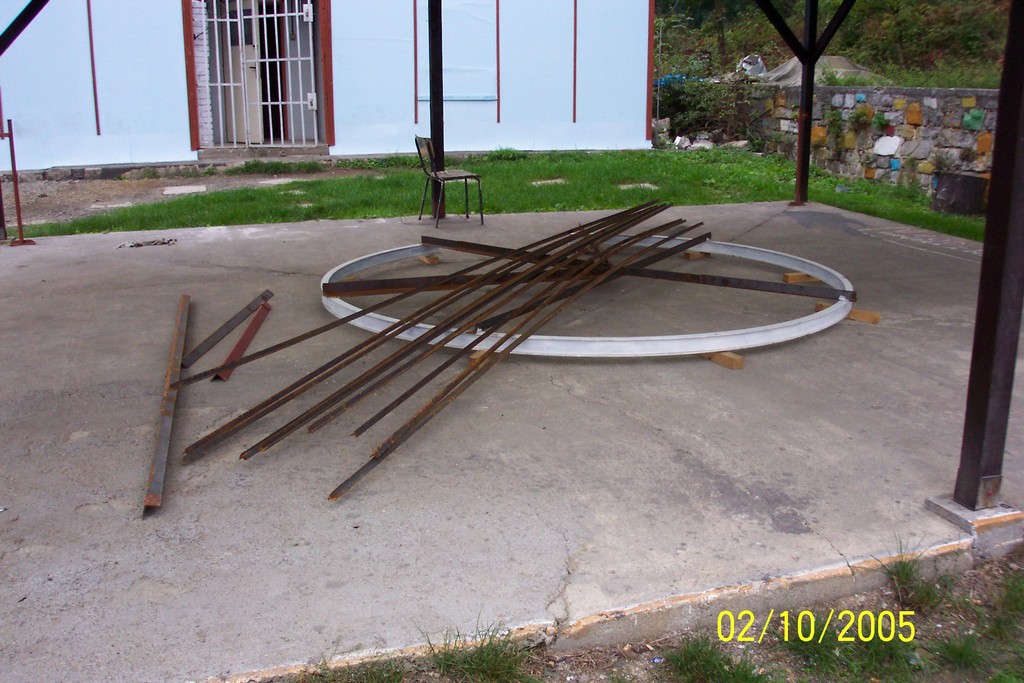

Zdivo-(viz.poděkování)...nevídaná věc,zdivo zadarmo!Tvárnice sloužily na jiném místě-na kravíně a už byly nepotřebné a skončily na hvězdárně:)Ještě jednou díky!Po vytvoření železobetonového věnce přichází na řadu navaření zkruže I profilu 80 mm a průměru 315 cm.Na něm jsou umístěny rolny o průměru 9 cm.A máme to-zdá se že už máme to nejhorší za sebou:)Ještě dodám,že obložení hvězdárny je provedeno pásky 24,5x6,5 cm a je jich necelých 200 kusů...

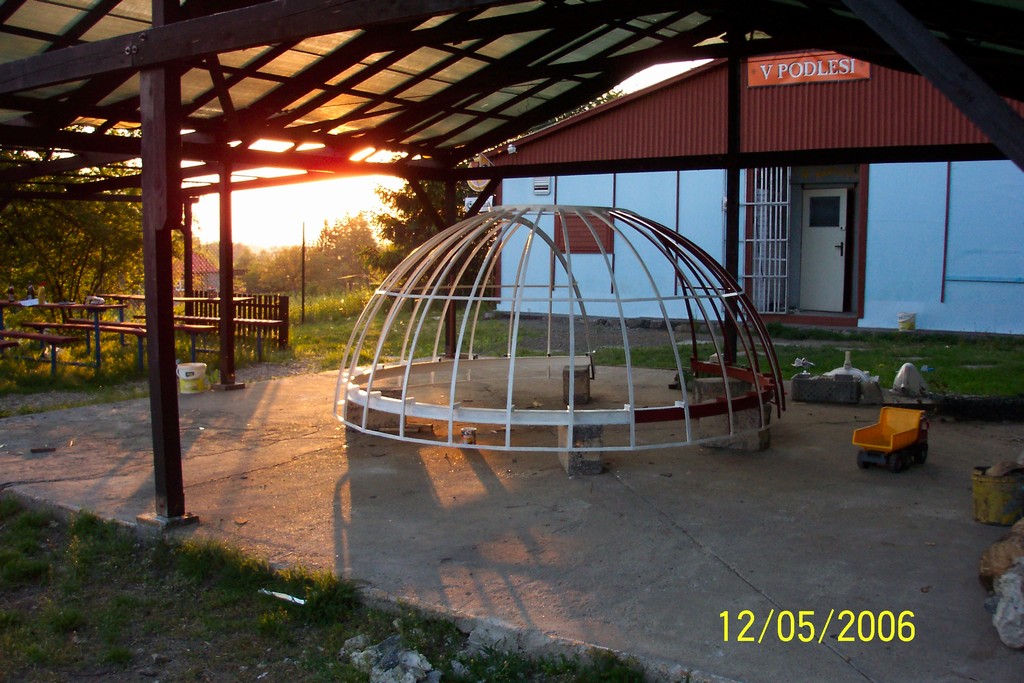

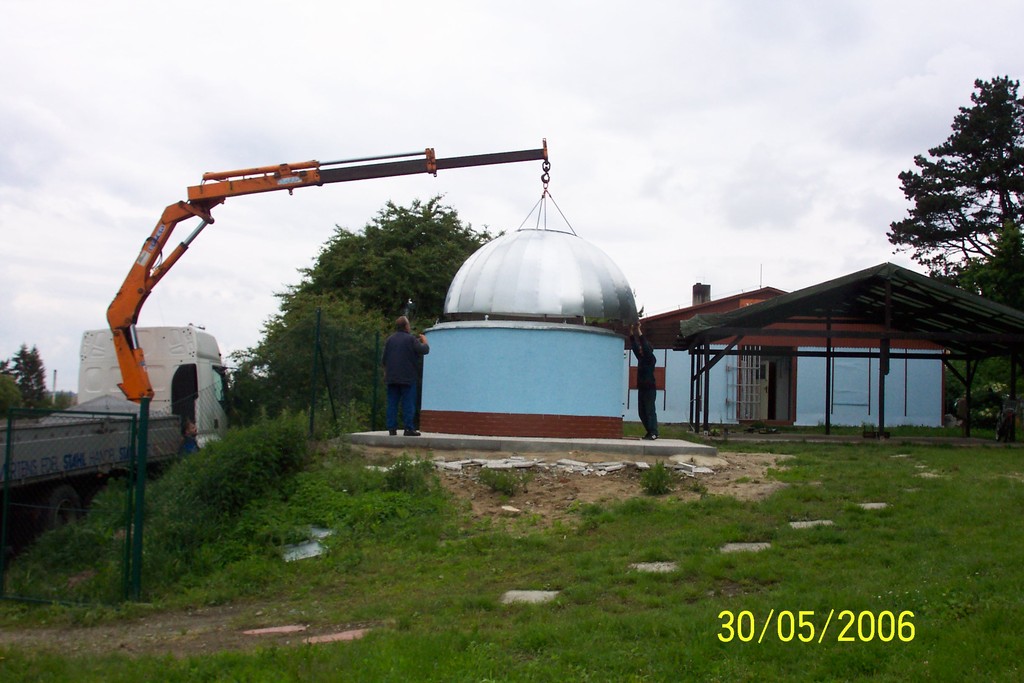

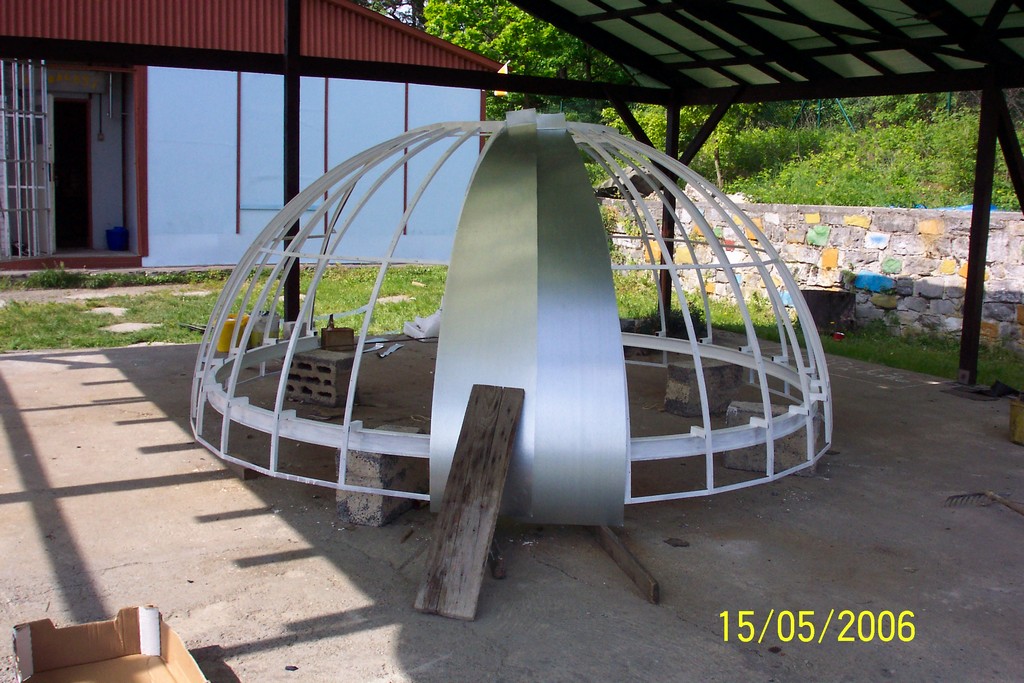

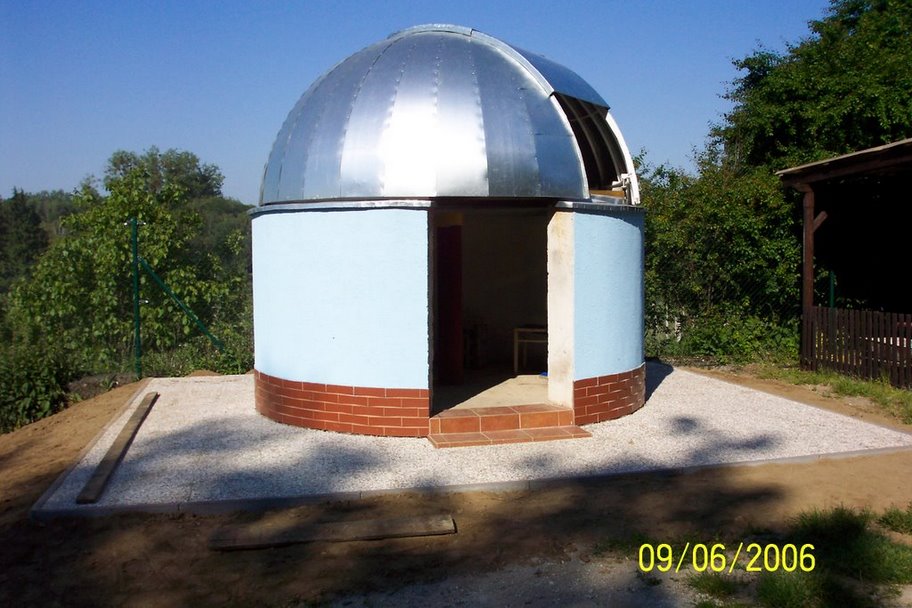

Vlastní kopule-profesionální kopule byla v době stavby finančně nedostupná a tak bylo voleno toto řešení.Jedná se v podstatě o svařenec 26 kusů T profilů, které byly ohnuty na potřebný poloměr a navařeny na "dvojče"Ička 80 mm.Do T profilů byly vyvrtány otvory na nýty-rozteč 10 cm.Štěrbina-má šířku 99 cm a jak se otevírá?V současné době se skládá ze 3 dílů a díly se ručne vysunou ze zámků a umístí mimo hvězdárnu.Uvedené řešení není sice nejšťastnější,ale na druhou stranu,bude alespoń co vylepšovat a nejsme přece na La Silla,tak díky za každou jasnou noc:-) Kopule je pokryta pozinkovaným plechem tloušťky 0,55 mm a spáry mezi segmenty nejsou kromě horní části štěrbiny zatmeleny nebo nějak utěsněny. Na kopuli bylo odpracováno řádově stovky hodin a celkově pokud se nebudeme sami platit za práci,tak náklady nepřesáhly 15 tisíc Korun.:-)

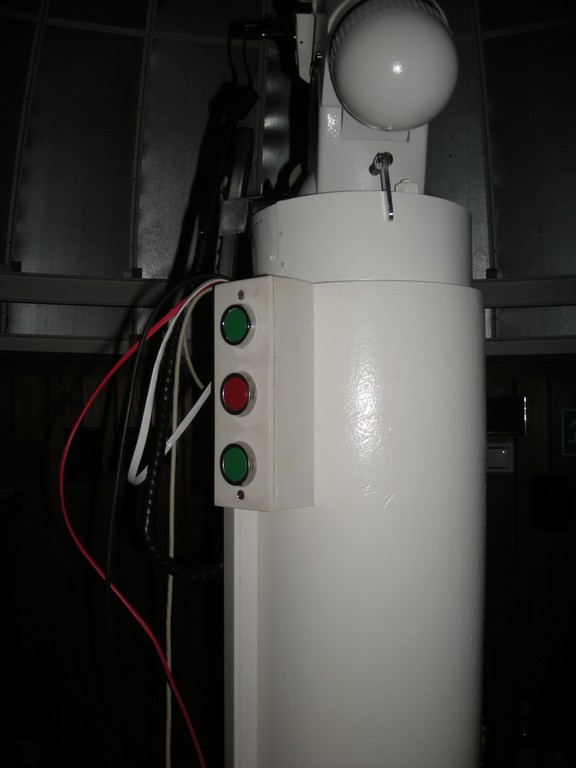

Pohon kopule-otáčení kopule zajišťuje 1f motorek přes home-made převodovku a je navařen na spodním Ičku.Samozřejmostí je otáčení 2 směry pomocí stykačové kombinace.Ovládací tlačítka jsou umístěny v krabičce domácí výroby na pilíři.

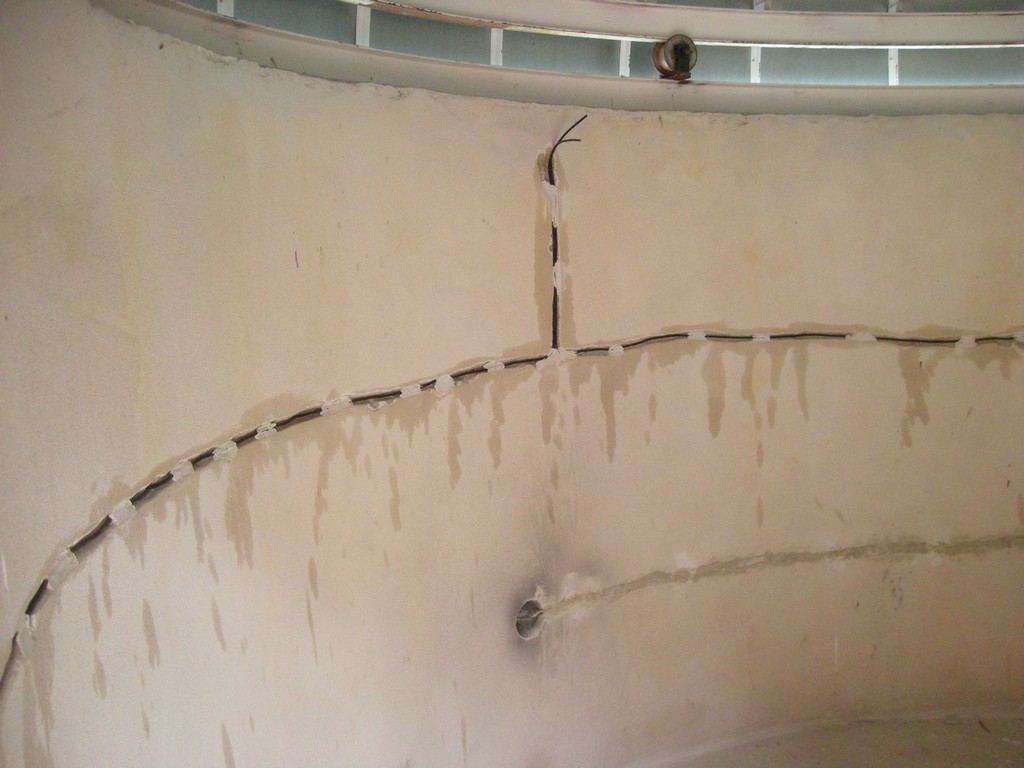

Elektroinstalace- hvězdárnu oživuje síťové napětí 230V a je připojena kabelem 3Cx2,5 ze sousedního objektu.Vnitřní rozvody se skládají nejen ze silových,ale i slaboproudých nejen použitých k připojení EZS...Dále potom několik zdrojů k napájení dalších spotřebičů-montáže,notebooku.USB kabely atd.Celkově bylo použito několik desítek metrů kabeláže ve hvězdárně.

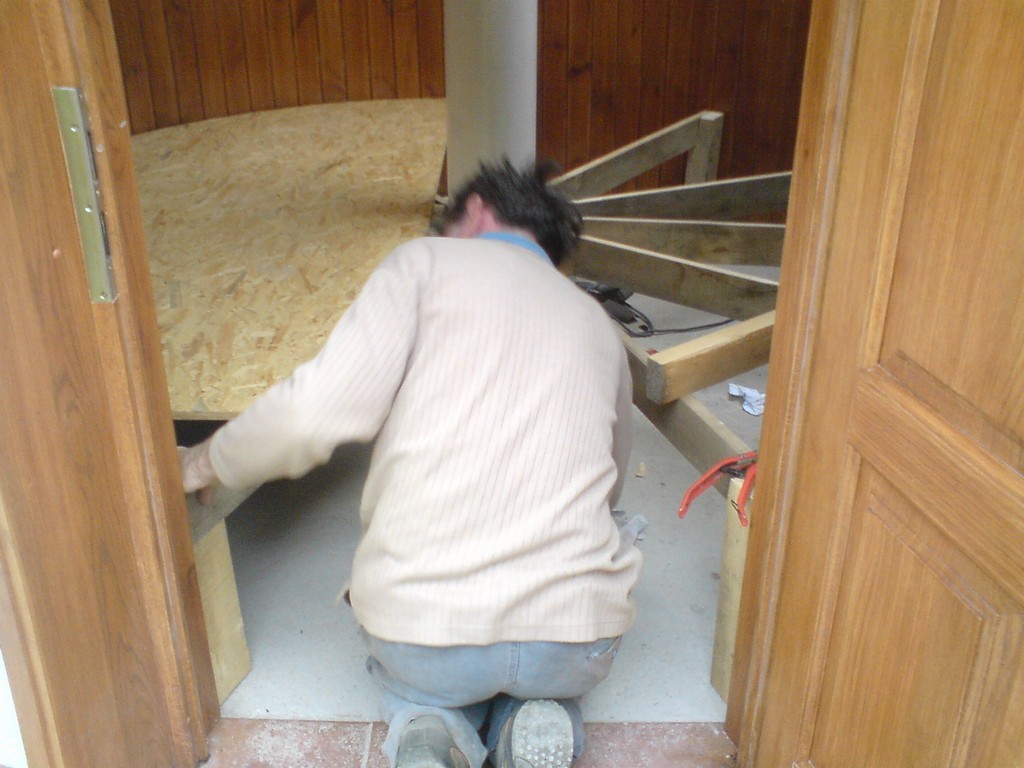

Podlaha-po otevření dveří nás čeká vyvýšená podlaha.Podlaha je vyvýšena o 43 cm nad základovou deskou a pohodlně se na ní dostaneme po schůdkách.Jak vidíte na fotografiích je tvořena trámky na kterých leží osb deska,vyřezaná na míru.Samozřejmostí je dilatační spára mezi pilířem a podlahou.To vše kryje PVC koupené ve výprodeji:)

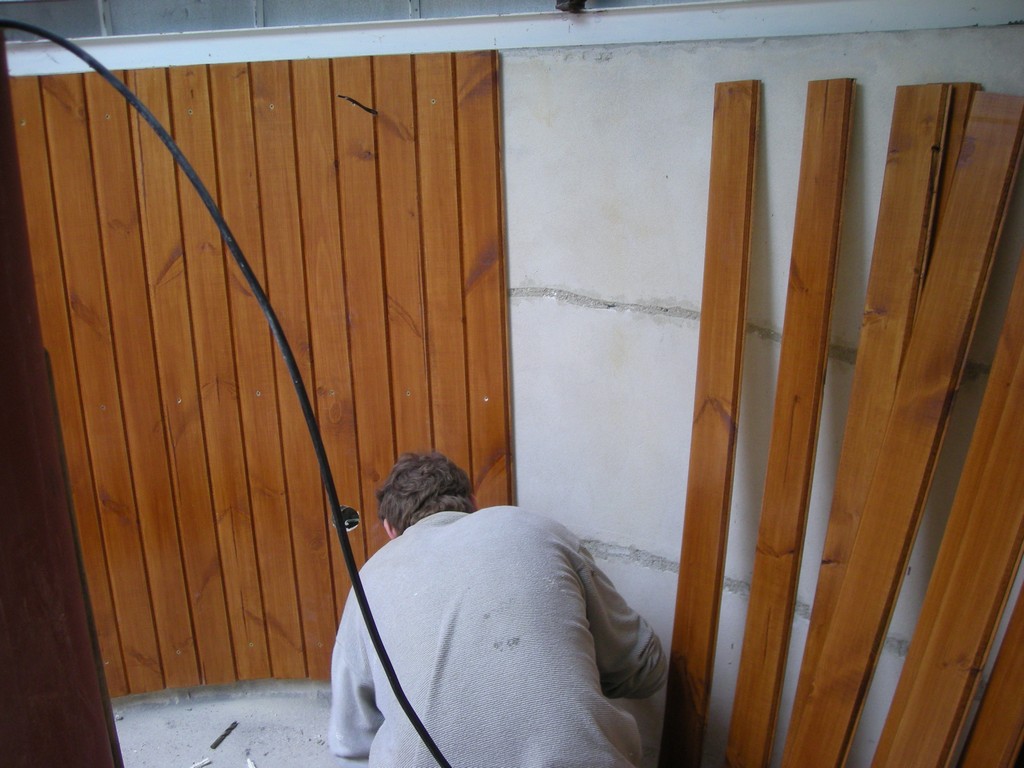

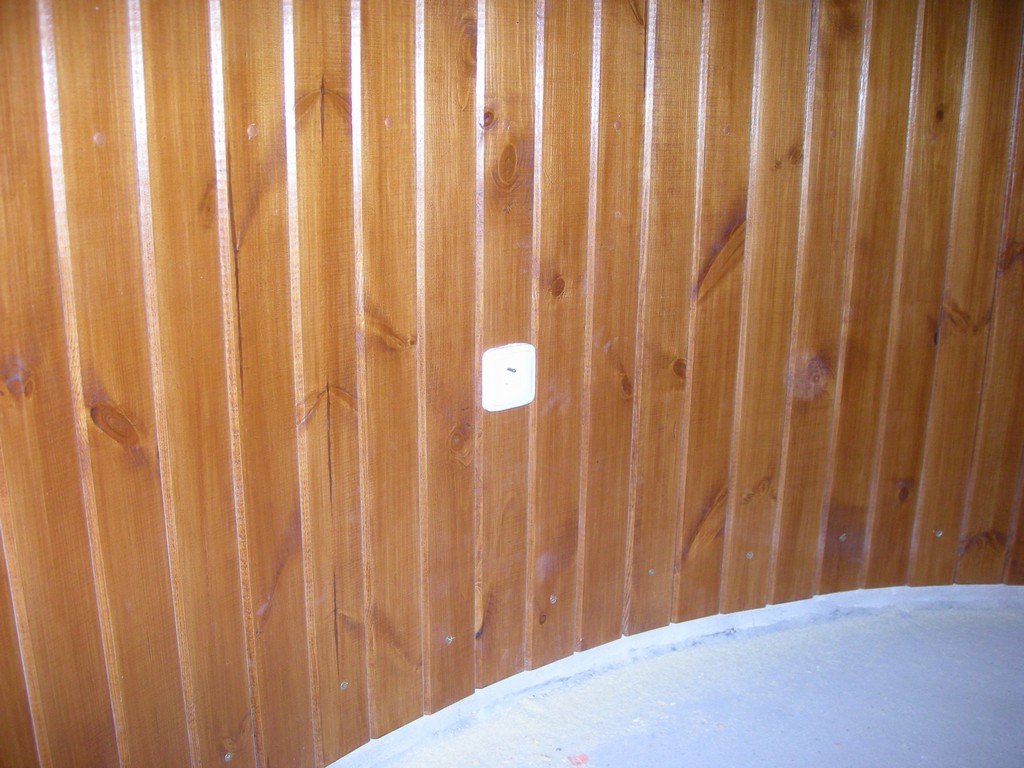

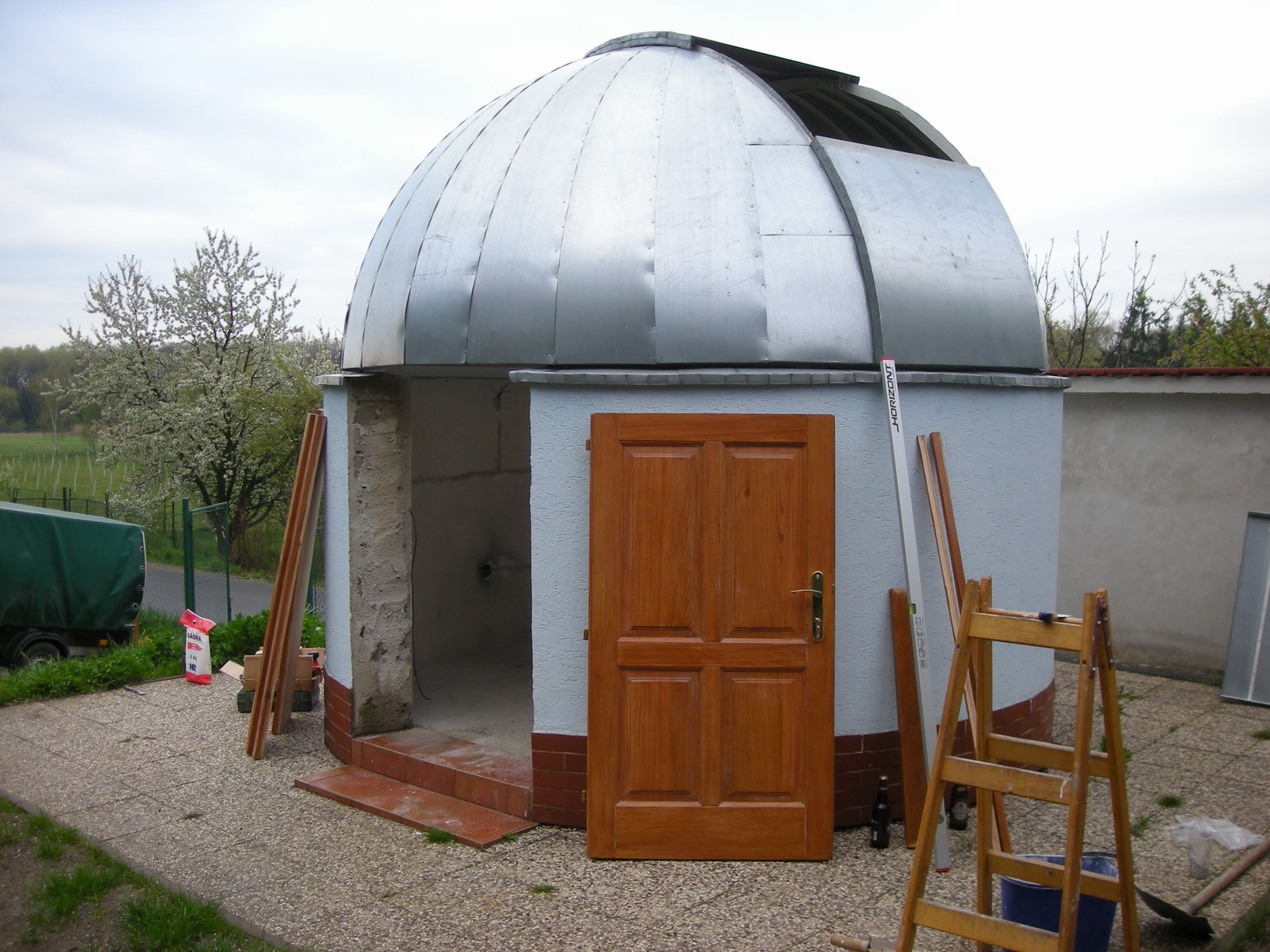

Dveře a obložení-obložení hvězdárny je provedeno z 89 nalakovaných smrkových palubek a velmi dotvořily atmosféru uvnitř:)Jsou připevněny na hmoždinky a naštěstí jsme netrefili nějaký ten kabel:)Dveře-jsou vyrobeny na míru z masivu -dubu a jsou povrchově taktéž ošetřeny.Zároveň doplňuji rozměry a ty jsou 154x85cm.

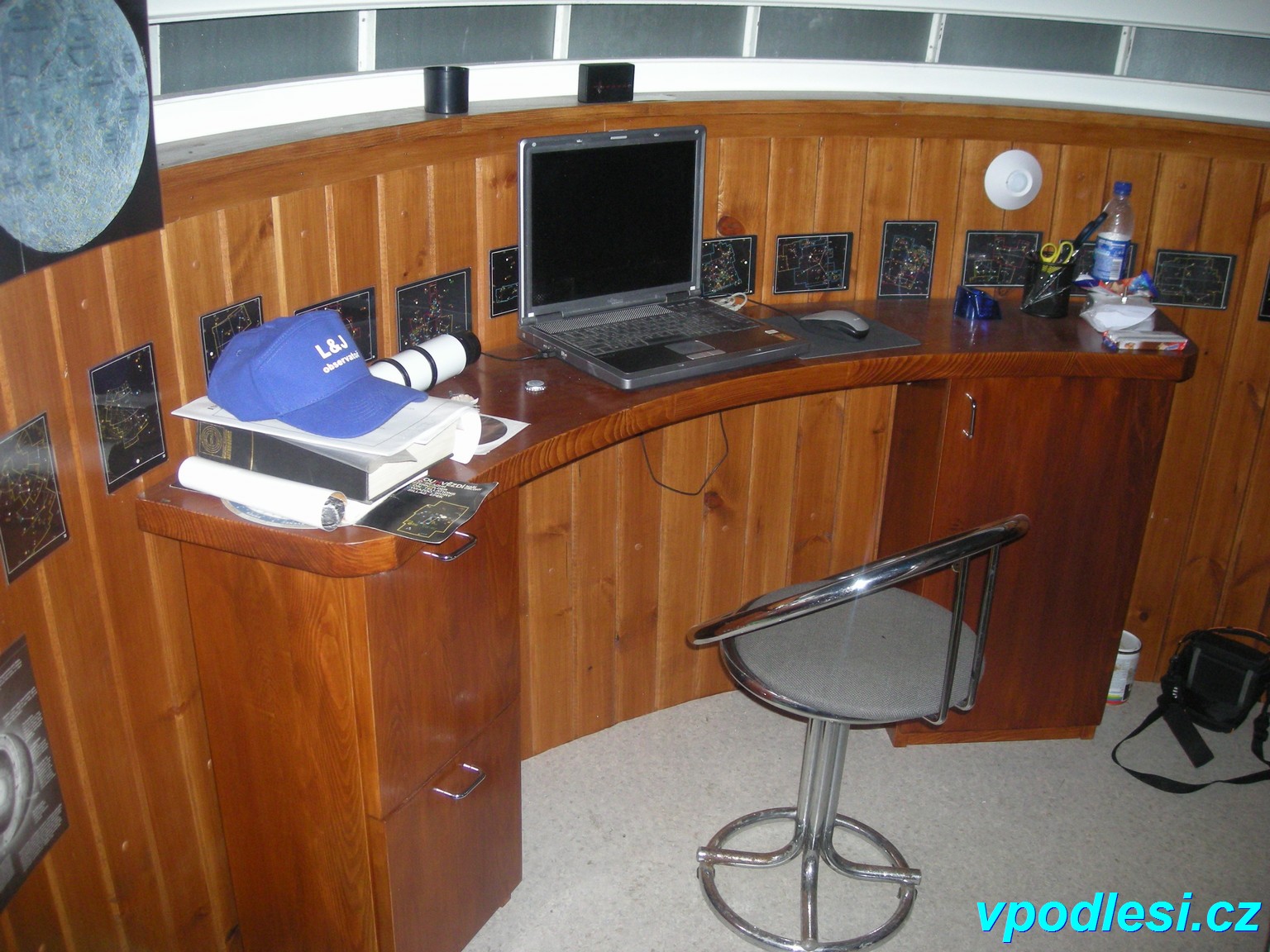

                              Pracovní stůl- pracovní stůl pro pozorovatele je vyroben z masivu a povrchově tak též nalakován a je v něm umístěna např. literatura atd...Kabely Usb sloužící k ovládání montáže a dalšího příslušenství jako fotoaparátu atd. jsou nenápadně vyvedeny k notebooku.A jak se povedl posuďte z následující fotografie.→
